Точная сборка перил, рам и каркасов: как работать на системе d16

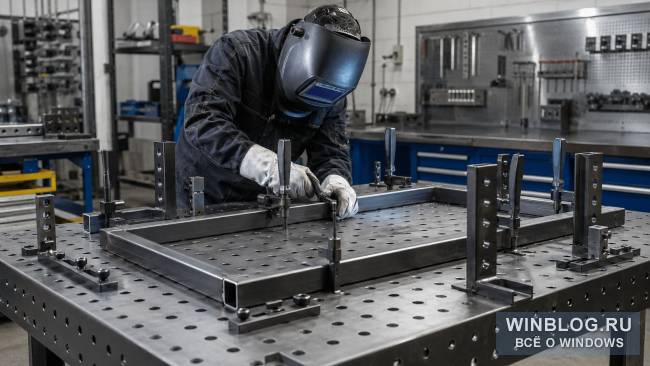

Точная сварочная сборка редко получается случайно. Даже если сварщик опытный, а металл нарезан аккуратно, изделие может уйти по диагонали, потерять симметрию или получить перекос после прихваток. Особенно это заметно при изготовлении перил, рам, мебельных каркасов, опорных конструкций, декоративных металлоизделий и небольших серий одинаковых деталей. Здесь недостаточно просто «свести углы» и проварить. Нужно заранее продумать базирование, фиксацию, порядок сборки и контроль геометрии. Система d16 используется на сборочно-сварочных столах и плитах с отверстиями под оснастку диаметром 16 мм. Через эти отверстия устанавливают упоры, зажимы, угольники, блоки, стопоры и другие элементы фиксации. Благодаря этому деталь не приходится каждый раз ловить руками, подпирать случайными обрезками или выравнивать «на глаз», будто производство внезапно решило поиграть в интуитивную геометрию. Главная задача такой системы не в том, чтобы заменить мастерство сварщика. Она помогает создать повторяемые условия: одинаковую базу, одинаковые углы, одинаковые точки опоры и понятный порядок сборки. Для изделий, где важны форма, симметрия и партия без разброса размеров, это особенно ценно.
Где система d16 особенно полезна
Систему d16 чаще применяют для небольших и средних металлоконструкций. Это могут быть секции перил, ограждения, калитки, мебельные каркасы, рамы для столов, подстолья, стойки, кронштейны, декоративные элементы интерьера и легкие изделия из профильной трубы. Для тяжелых конструкций обычно выбирают более массивные решения, но для компактных изделий d16 удобна за счет меньшего размера оснастки, гибкости настройки и возможности быстро менять схему фиксации. Если сегодня нужно собрать рамку из профильной трубы, завтра подстолье, а послезавтра секцию ограждения, модульный стол с такой системой позволяет перестроить рабочую схему без долгой подготовки. Особенно хорошо d16 раскрывается там, где изделие нужно повторять. Одна рама, собранная вручную по разметке, еще может быть результатом терпения. Десять одинаковых рам уже требуют системы. Пятьдесят одинаковых секций перил без шаблона и базирования превращаются в проверку нервов сварщика, монтажника и всех, кто потом будет смотреть на кривую линию поручня.
Базирование: от чего строится точность
Базирование - это выбор исходных поверхностей и точек, от которых выставляется вся конструкция. Проще говоря, нужно заранее решить, от какой стороны, плоскости или угла будет строиться изделие. Если этого не сделать, каждая деталь начнет «жить» от собственной случайной точки отсчета. При сборке рам базой часто становится один внешний угол и две прилегающие стороны. При сборке перил может использоваться нижняя линия секции, край стойки или ось поручня. В мебельных каркасах важно учитывать не только прямой угол, но и плоскостность: каркас должен стоять ровно, не качаться и не требовать подкладки под одну ножку. Система d16 помогает закрепить базовые точки с помощью упоров и угловых элементов. Деталь укладывают на стол, прижимают к упорам, проверяют положение и только потом фиксируют зажимами. Разметка при этом не исчезает полностью, но перестает быть единственным способом контроля.
Как выставлять углы при сборке рам

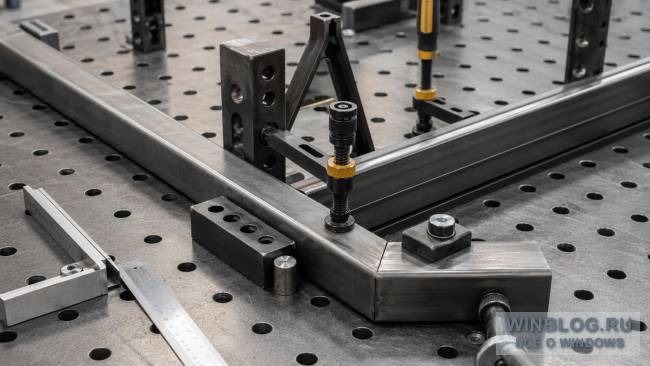

Рамы из профильной трубы часто кажутся простыми: четыре стороны, четыре угла, что тут может пойти не так. На практике пойти может почти все. Один торец срезан чуть неточно, одна труба уперлась не до конца, зажим поставили слабее, прихватку дали с одной стороны, металл повело при нагреве - и прямоугольник превращается в фигуру, которую лучше не показывать конструктору. На системе d16 раму собирают через базовые упоры. Сначала выставляют две стороны по фиксированным точкам, затем проверяют прямой угол, после этого добавляют остальные элементы. Угловые блоки и упорные элементы помогают удерживать профиль в нужном положении, а зажимы не дают ему сместиться при прихватках. Для прямоугольных рам важно проверять диагонали. Если диагонали равны, геометрия близка к правильной. Но полагаться только на диагонали нельзя: изделие может иметь равные диагонали и при этом не соответствовать нужным внешним размерам. Поэтому контроль должен идти по нескольким параметрам: длина, ширина, угол, диагональ и плоскость.
Сборка перил: почему важна симметрия

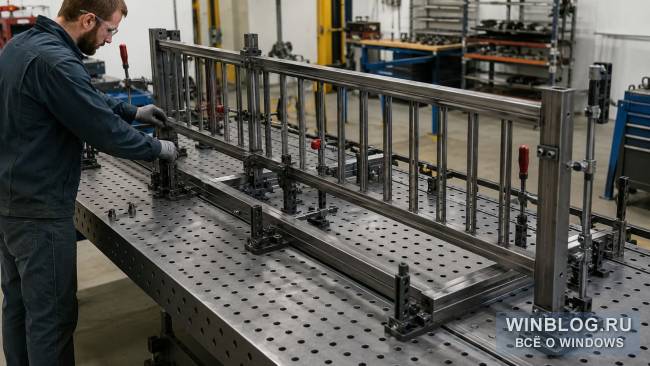

Перила и ограждения особенно требовательны к повторяемости. Когда одна секция отличается от другой на несколько миллиметров, в цехе это может выглядеть терпимо. На объекте, при монтаже в линию, разница становится заметной: стойки не совпадают по высоте, декоративные элементы идут неровно, поручень выглядит волной. При сборке перил удобно заранее задать положение стоек, нижней перемычки и поручня. Упоры помогают удерживать одинаковые расстояния, а зажимы фиксируют элементы до прихватки. Если секций несколько, первую можно использовать как базовую схему: выставить упоры под нужные размеры и дальше повторять сборку по одной логике. Для перил важно контролировать не только прямые углы, но и параллельность. Стойки должны стоять одинаково, декоративные вставки должны повторяться, а поручень должен идти по одной линии. Любое смещение в начале секции может усилиться к концу, особенно если элементы выставляются последовательно без общей базы.
Мебельные каркасы: точность видна сразу
Металлические каркасы для мебели требуют аккуратности не меньше, чем промышленная оснастка. Стол, консоль, стеллаж, подстолье или стойка должны быть не просто сварены, а выглядеть ровно. Здесь погрешности быстро становятся видимыми: столешница не садится, ножки стоят с разным наклоном, изделие качается, углы выглядят несимметрично. При сборке мебельных каркасов удобно работать с повторяемыми шаблонами. Можно выставить упоры под одинаковую длину боковых рам, зафиксировать положение поперечин, задать высоту или угол наклона элементов. Если изделие серийное, после настройки схемы каждая следующая деталь собирается быстрее. Для мебельных каркасов важно не перегревать одну зону и не делать все прихватки с одной стороны. Тонкая профильная труба быстро реагирует на нагрев, и деталь может увести. Поэтому сборку лучше вести поэтапно: выставить элементы, зафиксировать, сделать симметричные прихватки, проверить геометрию и только потом переходить к основным швам.
Какая оснастка нужна для точной сборки
Для работы на системе d16 используют несколько основных видов оснастки. Упоры задают положение деталей. Зажимы прижимают профиль или пластину к столу. Угловые элементы помогают выставлять прямые углы и вертикальные положения. Блоки и стопоры позволяют создавать повторяемые ограничители. V-блоки удобны для круглых труб и деталей сложной формы. Не обязательно начинать с максимального набора. На практике лучше подобрать оснастку под реальные изделия. Для рам нужны надежные угловые упоры, зажимы и элементы для контроля диагонали. Для перил пригодятся ограничители под повторяемые расстояния между стойками. Для мебельных каркасов важны компактные зажимы, которые не мешают доступу к местам прихваток.
Подготовка стола перед сборкой
Перед началом работы стол нужно очистить от брызг, окалины, пыли и остатков предыдущей сборки. Даже небольшая неровность под профильной трубой может дать перекос. Это скучная операция, но именно такие скучные операции потом экономят часы исправлений. Производство вообще любит напоминать, что мелочи мстят без лишнего пафоса. Затем нужно определить базу изделия. Для рамы это может быть внешний угол. Для перил - линия нижней перемычки или положение крайних стоек. Для мебельного каркаса - плоскость опирания и основные габаритные размеры. После этого на столе выставляют упоры и проверяют их положение измерительным инструментом. Только после подготовки базы стоит раскладывать детали. Если сначала разложить весь металл, а потом пытаться под него подстроить упоры, рабочее место быстро превратится в металлический пазл. Лучше двигаться от базы к деталям, а не наоборот.
Последовательность точной сборки
Хорошая последовательность помогает избежать случайных ошибок. Сначала проверяют нарезку деталей: длины, углы реза, состояние торцов. Затем очищают места будущей сварки. После этого детали раскладывают на столе, выставляют по базе, фиксируют упорами и зажимами. Следующий этап - контроль до прихваток. Нужно проверить основные размеры, диагонали, углы, параллельность и плоскость. Только затем делают прихватки. Их лучше располагать так, чтобы напряжения распределялись равномерно. Если закрепить одну сторону слишком активно, а вторую оставить свободной, металл может сместиться. После прихваток геометрию проверяют снова. Пока швы еще не выполнены полностью, исправить положение проще. Затем выполняют основную сварку, соблюдая последовательность швов и стараясь не перегревать одну зону. После остывания изделие снимают со стола и снова контролируют размеры.
Как снизить влияние сварочных деформаций
Даже идеально выставленная деталь может измениться при сварке. Металл расширяется при нагреве и сжимается при охлаждении. Из-за этого возникают напряжения, которые тянут конструкцию в сторону шва. Чем тоньше профиль и чем длиннее шов, тем заметнее может быть эффект. Система d16 не отменяет физику, к сожалению, иначе ее уже давно использовали бы не только в сварке. Но она помогает удерживать детали в заданном положении и уменьшить случайные смещения. При этом важно соблюдать технологию: делать прихватки симметрично, чередовать стороны, не перегревать один участок, контролировать геометрию после каждого значимого этапа. Для рам полезно прихватывать противоположные углы, затем проверять диагонали. Для перил важно фиксировать стойки и перемычки так, чтобы их не повело относительно общей линии. Для мебельных каркасов нужно особенно внимательно следить за плоскостью опирания и одинаковым положением ножек.
Повторяемость партии
Когда изделие одно, можно потратить больше времени на разметку и подгонку. Когда изделий много, нужна повторяемая схема. На системе d16 такую схему можно собрать из упоров, блоков и зажимов. После настройки оснастка становится шаблоном: детали устанавливаются в одни и те же места, а сварщик повторяет понятный процесс. Для партии рам можно зафиксировать внешние габариты и углы. Для перил - расстояние между стойками, высоту перемычек, положение декоративных элементов. Для мебельных каркасов - размеры боковых рам, положение поперечин и точки крепления. Чем меньше параметров приходится каждый раз размечать вручную, тем ниже вероятность ошибки. Важно фиксировать удачные настройки: делать фото схемы, записывать расстояния между упорами, отмечать состав оснастки. Это особенно полезно, если изделие повторится через месяц. Без записей цех обычно начинает археологические раскопки в памяти: «кажется, тут стоял стопор, а может, это было для другого заказа».
Как выбрать систему и оснастку под свои задачи
При выборе рабочей системы важно отталкиваться от реальных изделий. Для небольших рам и мебельных каркасов нужна компактная оснастка, которая быстро переставляется и не мешает доступу к местам прихваток. Для перил и ограждений особенно важны повторяемые расстояния, надежные упоры и возможность быстро выставлять одинаковые секции. В таких задачах удобной основой становится система d16: она помогает фиксировать детали по заданной схеме и снижает риск перекоса. Перед настройкой рабочего места стоит определить типовые размеры изделий, вес деталей, частоту повторяющихся заказов и требования к точности. Так набор упоров, зажимов и угловых элементов будет подобран под реальную работу.
Типичные ошибки при работе с системой d16
Первая ошибка - использовать стол как обычную железную поверхность, не задействуя базирование. Если детали просто положить на плиту и прижать первым попавшимся зажимом, система не даст своего эффекта. Вторая ошибка - выставлять упоры без проверки. Даже хорошая оснастка не поможет, если ее поставили неточно. Перед серийной сборкой нужно проверить базовые размеры и контрольные точки. Третья ошибка - слишком слабая фиксация. Деталь может казаться неподвижной до первой прихватки, но при нагреве сместиться. Зажимы должны удерживать заготовку надежно, но без деформации профиля. Четвертая ошибка - забывать про доступ к шву. Иногда деталь фиксируют так тщательно, что потом невозможно нормально подлезть горелкой или электродом. Оснастка должна удерживать изделие, но не мешать сварке. Пятая ошибка - не проверять геометрию после прихваток. Именно на этом этапе часто появляются первые смещения. Если их пропустить, после полной сварки исправлять будет сложнее.
Итог
Точная сборка перил, рам и мебельных каркасов строится на трех вещах: понятная база, надежная фиксация и регулярный контроль. Система d16 помогает организовать эти условия на рабочем месте: выставить упоры, закрепить детали, повторить схему сборки и снизить зависимость результата от случайных подкладок, ручного удержания и бесконечной разметки. Для перил она полезна за счет повторяемости стоек, линий и секций. Для рам - за счет контроля углов, диагоналей и плоскости. Для мебельных каркасов - за счет аккуратной фиксации небольших элементов и стабильной геометрии. Но сама по себе система не делает изделие точным. Точность появляется тогда, когда мастер понимает, от какой базы он работает, зачем ставит каждый упор и в какой момент нужно проверять размеры. Хорошая сборка начинается до сварки. Если детали правильно выставлены, надежно зафиксированы и проверены до прихваток, дальнейшая работа идет спокойнее: меньше переделок, меньше подгонки и меньше сюрпризов на монтаже.
