Как клетьевая гайка помогает собирать и обслуживать шкафы автоматики
В шкафах автоматики, электрощитах и промышленных корпусах крепёж работает не только на удержание деталей. Он должен выдерживать регулярное открытие панелей, замену оборудования, монтаж DIN-реек, установку кожухов, обслуживание клемм, блоков питания, контроллеров и кабельных вводов. Если резьба быстро повреждается или гайку невозможно заменить без переделки корпуса, обслуживание превращается в лишние трудозатраты.
Клетьевая гайка решает эту задачу за счёт простой конструкции: резьбовая гайка удерживается в металлической или пружинной клетке, которая устанавливается в подготовленное отверстие панели, профиля или стенки шкафа. Резьбовая точка становится заменяемой. Если резьба повреждена, не нужно ремонтировать корпус, высверливать крепёж или нарезать новую резьбу в тонком металле. Достаточно заменить саму гайку.
Для щитового оборудования это особенно важно. Шкаф автоматики часто служит дольше, чем отдельные компоненты внутри него. Оборудование меняют, панели снимают, кабели добавляют, модули переносят. Поэтому крепёж должен быть рассчитан не только на первую сборку, но и на последующее обслуживание.
Где применяется клетьевая гайка

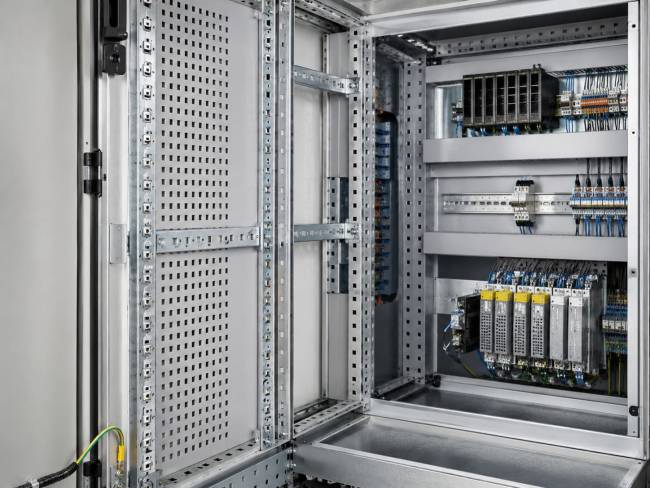

Клетьевые гайки используют в шкафах автоматики, серверных стойках, телекоммуникационных шкафах, распределительных щитах, приборных корпусах, монтажных профилях, съёмных панелях, дверцах, кожухах и крышках доступа. Их устанавливают там, где нужна резьбовая точка в тонком листе или профиле, но нарезать резьбу в самом металле невыгодно или ненадёжно.

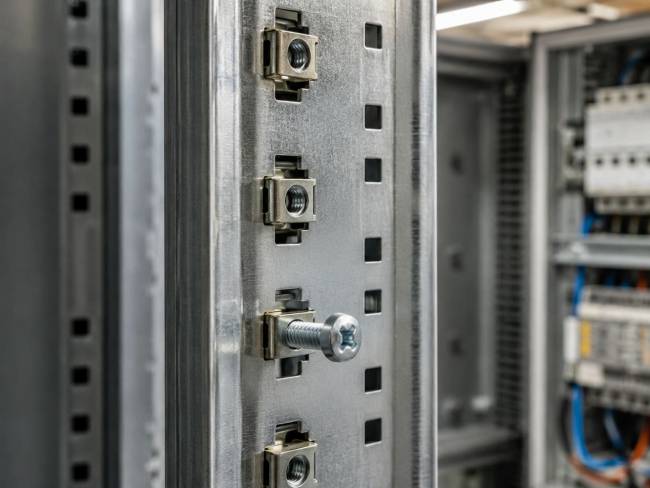

Типичный пример — монтажная панель или профиль с квадратными отверстиями. В такое отверстие устанавливается клетьевая гайка, после чего к ней крепят оборудование винтом: направляющую, полку, DIN-рейку, кронштейн, кабельный органайзер, защитную крышку или другую деталь. При необходимости гайку можно переставить в другое отверстие или заменить на новый элемент с той же резьбой.
В шкафах автоматики такой крепёж особенно полезен для зон, которые регулярно обслуживаются. Если крышка или панель снимается несколько раз за срок службы шкафа, обычная резьба в тонком листе может быстро износиться. Клетьевая гайка снижает этот риск: основная нагрузка приходится на сменный резьбовой элемент, а не на стенку корпуса.
Почему обычная резьба в листе часто проигрывает
В листовом металле небольшая толщина ограничивает количество рабочих витков резьбы. Если стенка шкафа имеет толщину 1–2 мм, резьбовое соединение получается менее устойчивым к повторной затяжке, перекосу винта и ошибкам при монтаже. После нескольких циклов сборки резьба может сорваться, особенно если крепёж затягивают с избыточным усилием.
Обычная гайка тоже не всегда удобна. Её нужно удерживать с обратной стороны, а в закрытом шкафу, узком профиле или за установленным оборудованием доступ часто ограничен. Монтажник вынужден работать двумя инструментами, ловить гайку внутри корпуса или разбирать соседние элементы.
Клетьевая гайка находится в посадочном отверстии и не требует постоянного удержания рукой. Она допускает небольшой ход внутри клетки, что помогает совместить винт с отверстием даже при небольших отклонениях. Для сборки щитов это удобно: крепёжная точка остаётся на месте, но даёт монтажнику немного свободы при установке оборудования.
Чем клетьевая гайка удобна при обслуживании
Главное преимущество клетьевой гайки — ремонтопригодность. Если резьба повреждена, гайку можно заменить без восстановления отверстия и без переделки корпуса. Это важно для панелей доступа, дверных элементов, съёмных кожухов и оборудования, которое периодически демонтируют.
Второе преимущество — экономия времени. При повторной сборке не нужно искать обычную гайку, удерживать её с обратной стороны или использовать временные приспособления. Монтажник работает с винтом с лицевой стороны, а резьбовой элемент уже зафиксирован в панели или профиле.
Третье преимущество — сохранение корпуса. В шкафах автоматики корпус часто окрашен или оцинкован, а повреждение отверстий и резьбы может нарушить защитное покрытие. Замена клетьевой гайки обычно не требует вмешательства в саму панель, если посадочное окно не повреждено.
Подбор по размеру резьбы
Первый параметр выбора — размер резьбы. В щитовом оборудовании часто используются стандартные метрические размеры, например М5, М6 или другие варианты в зависимости от конструкции шкафа и нагрузки. Резьба должна соответствовать винту, которым будет крепиться оборудование или панель.
Но выбирать клетьевую гайку только по резьбе неправильно. Одинаковая резьба может использоваться в разных клетках, рассчитанных на разные отверстия, толщину металла и способ установки. Поэтому после выбора резьбы нужно проверить посадочное место, тип клетки, материал корпуса и требования к нагрузке.
Если крепится лёгкая крышка или декоративная панель, требования к прочности могут быть умеренными. Если на гайке держится тяжёлый модуль, направляющая, силовой элемент или оборудование, которое испытывает вибрацию, нужно учитывать запас по прочности и качество посадки в отверстии.
Толщина стенки шкафа и посадка
Толщина стенки шкафа напрямую влияет на работу клетьевой гайки. Клетка должна надёжно фиксироваться в отверстии и не выпадать при установке винта или снятии панели. Если металл слишком тонкий для выбранной клетки, фиксация может быть слабой. Если слишком толстый — гайка может не сесть в отверстие или пружинные элементы не защёлкнутся как нужно.
Перед выбором крепежа нужно знать фактическую толщину панели, профиля или стенки шкафа. Важно учитывать не только номинальную толщину металла, но и покрытие: порошковую окраску, оцинковку, защитные слои. Иногда покрытие немного меняет посадку и влияет на удобство установки.
Для серийного производства лучше заранее проверить клетьевую гайку на реальном образце корпуса. Даже если размер по чертежу совпадает, фактическая геометрия отверстия, радиусы кромок, заусенцы и покрытие могут повлиять на установку.
Форма отверстия и требования к кромке
Клетьевая гайка обычно устанавливается в отверстие определённой формы. Часто это квадратное или прямоугольное окно, но конкретная геометрия зависит от типа гайки и конструкции клетки. Если отверстие выполнено неправильно, гайка будет плохо держаться, перекосится или выпадет при монтаже.
Для надёжной посадки важны размер отверстия, чистота кромки и отсутствие сильных заусенцев. Если отверстие слишком маленькое, гайку трудно установить, можно повредить покрытие или деформировать клетку. Если отверстие слишком большое, фиксация будет слабой, появится люфт, а при затяжке винта гайка может смещаться.
Отверстия в шкафах и панелях получают штамповкой, пробивкой, лазерной резкой или другой обработкой. После изготовления важно контролировать кромку. Заусенец может мешать защёлкиванию клетки, а неровный край — ухудшать посадку.
Материал гайки и клетки
Материал клетьевой гайки выбирают с учётом условий эксплуатации шкафа. Для обычных помещений часто достаточно стандартного стального крепежа с защитным покрытием. Для влажной среды, уличных шкафов, производственных помещений с агрессивной атмосферой или объектов с повышенными требованиями к коррозионной стойкости нужно внимательнее выбирать материал и покрытие.
Важно учитывать не только саму гайку, но и клетку. Она должна сохранять упругость, удерживать гайку в отверстии и выдерживать монтажные операции. Слишком слабая или неподходящая клетка может деформироваться при установке, из-за чего резьбовой элемент будет плохо держаться.
Также стоит учитывать совместимость с корпусом. Если шкаф окрашен или оцинкован, крепёж не должен повреждать покрытие больше, чем допускает технология. В видимых зонах важен и внешний вид: крепёж должен выглядеть аккуратно.
Вибрация и повторная сборка
В шкафах автоматики крепёж может работать в условиях вибрации: рядом находятся станки, компрессоры, насосы, транспортные линии или другое оборудование. Если соединение периодически испытывает колебания, нужно учитывать не только резьбу, но и устойчивость всей посадки.
Клетьевая гайка может иметь небольшой технологический ход в клетке. Это удобно для совмещения отверстий, но при неправильном подборе или слабой фиксации может стать источником люфта. Поэтому для вибронагруженных узлов важно проверять плотность установки, качество винта, наличие шайб или дополнительных элементов фиксации, если они предусмотрены конструкцией.
Если панель снимают регулярно, резьба должна выдерживать многократную затяжку. При повреждении обычной резьбы в листе ремонт может быть сложным. При использовании клетьевой гайки достаточно заменить резьбовой элемент.

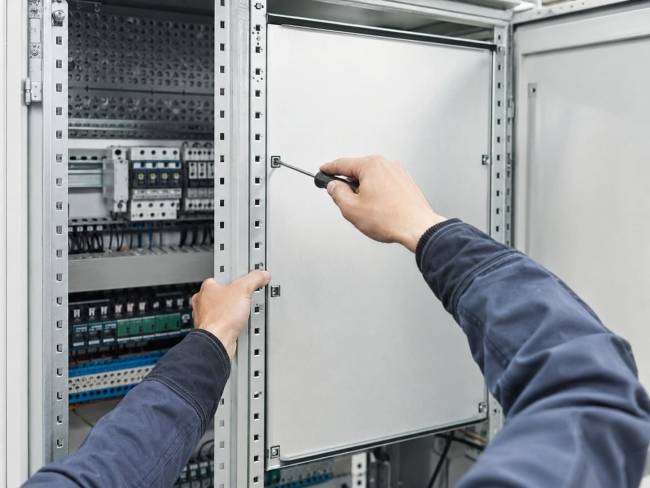

Монтаж съёмных панелей
Съёмные панели в шкафах автоматики нужны для доступа к внутренним узлам: клеммам, контроллерам, источникам питания, автоматам, реле, кабельным каналам и разъёмам. Такие панели должны сниматься быстро, без риска повредить резьбу или потерять крепёжную точку.
Клетьевая гайка хорошо подходит для таких задач. Она позволяет закрепить панель винтами с лицевой стороны и при этом сохранить возможность демонтажа. Если панель нужно заменить или переставить, резьбовая точка остаётся обслуживаемой.
Особенно полезна клетьевая гайка в шкафах, где оборудование модернизируют. При добавлении новых модулей монтажные точки могут потребоваться в других местах. Если профиль или панель имеют сетку отверстий, клетьевые гайки можно переставлять под новую компоновку без сверления и доработки корпуса.
Ошибки при выборе клетьевой гайки
Одна из частых ошибок — выбор только по резьбе. Например, монтажнику нужна резьба М6, но посадочное отверстие, толщина панели и тип клетки не проверяются. В результате гайка не защёлкивается, болтается или выпадает при сборке.
Вторая ошибка — несоответствие отверстия. Даже небольшое отклонение размера может привести к слабой фиксации или сложной установке. Третья ошибка — игнорирование толщины металла и покрытия. Гайка, которая нормально ставится в один профиль, может плохо работать в другом из-за иной толщины стенки.
Четвёртая ошибка — использование клетьевой гайки в узле, где нет места для её установки или обслуживания. Нужно заранее проверить доступ: можно ли вставить гайку, заменить её при необходимости, подвести винт и инструмент. Пятая ошибка — отсутствие проверки на реальном образце перед серийной сборкой.
Что указать в документации
Чтобы избежать разночтений, в чертеже или спецификации нужно указать размер резьбы, тип клетьевой гайки, форму и размер отверстия, допустимую толщину панели, материал и покрытие. Если гайка применяется в обслуживаемой зоне, стоит отметить требования к доступу и возможности замены.
Для серийного производства полезно задать контрольные операции: проверка посадки в отверстии, отсутствие выпадения, свободный вход винта, отсутствие перекоса и повреждения покрытия. Если шкаф будет работать в условиях вибрации, нужно дополнительно проверить устойчивость соединения после затяжки.
Контроль после установки
После установки клетьевой гайки нужно проверить, что она надёжно держится в отверстии, не выпадает, не имеет чрезмерного люфта и позволяет свободно закрутить винт. Резьба должна быть чистой, без повреждений, а клетка — без деформаций.
Если гайка ставится в окрашенную панель, важно проверить состояние покрытия вокруг отверстия. Небольшой контакт с кромкой неизбежен, но сильные сколы или срывы покрытия могут стать проблемой, особенно для шкафов, работающих во влажной или промышленной среде.
Когда клетьевая гайка особенно оправдана
Клетьевая гайка особенно полезна в узлах, где панель снимается регулярно, оборудование переставляется, резьба может быть повреждена при обслуживании или требуется гибкость компоновки. Это монтажные профили, съёмные крышки, дверные элементы, серверные стойки, панели доступа, внутренние крепёжные планки и шкафы с модульной начинкой.
Она также оправдана там, где ремонт резьбы в корпусе был бы дорогим или неудобным. Заменить гайку в клетке проще, чем восстанавливать отверстие, нарезать новую резьбу, ставить закладной элемент или переделывать панель. Поэтому при проектировании обслуживаемых шкафов и съёмных панелей стоит заранее заложить подходящий тип крепежа, а варианты исполнения можно посмотреть в разделе https://irobs.ru/catalog/zakladnaya-kletevaya-gayka_1640/ — по резьбе, типу клетки, толщине стенки и требованиям к монтажу.
Если узел собирается один раз и не обслуживается, можно рассмотреть другие варианты крепежа. Но для съёмных и обслуживаемых элементов преимущества клетьевой гайки становятся заметны уже после первых циклов демонтажа.
Итог: крепёж для шкафов, которые будут обслуживать
Клетьевая гайка в шкафах автоматики — это не просто удобная альтернатива обычной гайке. Это способ сделать резьбовое соединение ремонтопригодным, сменным и удобным для повторной сборки. Она помогает сохранить корпус, ускорить монтаж, упростить обслуживание и снизить риск повреждения резьбы в тонком металле.
При выборе важно учитывать не только размер резьбы. Нужно проверить толщину стенки шкафа, форму отверстия, тип клетки, материал, покрытие, доступ к месту установки, вибрацию и частоту обслуживания. Чем чаще снимается панель или переставляется оборудование, тем важнее использовать крепёж, рассчитанный на такие сценарии.
Правильно подобранная клетьевая гайка делает шкаф автоматики более удобным в эксплуатации. Она экономит время сборщиков и сервисных специалистов, снижает количество переделок и помогает сохранить аккуратность корпуса на протяжении всего срока службы оборудования.
