Кабельная продукция: виды, характеристики и применение
Кабели и провода — один из тех видов продукции, без которых не обходится ни одно строительство, ни одна промышленная установка. Выбор подходящего типа напрямую влияет на безопасность и долговечность электрической сети, поэтому ориентироваться в основных характеристиках полезно не только проектировщикам, но и всем, кто занимается ремонтом или строительством. Найти структурированный каталог с техническими описаниями можно, например, на сайт www.rucabel.ru, где собрана информация по широкому ассортименту кабельно-проводниковой продукции.
Классификация кабельной продукции

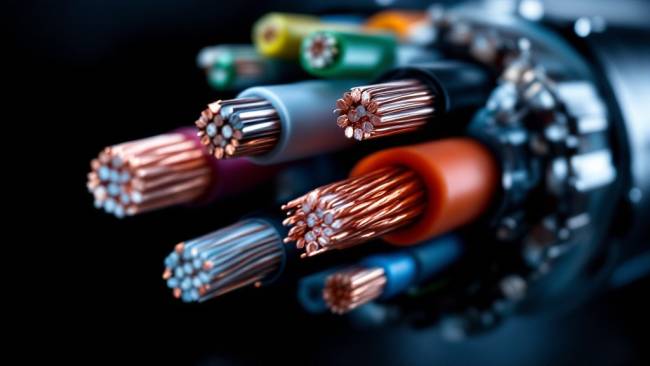

Кабели принято делить по нескольким признакам: назначению, типу изоляции, конструкции токопроводящей жилы и условиям прокладки. Такая классификация помогает сразу сориентироваться, какое изделие подойдёт для конкретной задачи, не углубляясь в детали маркировки. По назначению выделяют несколько основных групп. Силовые кабели передают электрическую энергию от источника к потребителю — трансформаторам, распределительным щитам, промышленному оборудованию. Контрольные используются для передачи управляющих сигналов в системах автоматики. Слаботочные кабели (витая пара, коаксиальные, оптоволоконные) обеспечивают передачу данных и сигналов связи. Отдельную нишу занимают специальные кабели: термостойкие, маслостойкие, с повышенной гибкостью для подвижных механизмов. Конструкция токопроводящей жилы влияет на гибкость изделия: монолитные жилы применяются там, где кабель прокладывается стационарно, а многопроволочные — в тех случаях, когда требуется многократный изгиб или вибрационная нагрузка. Материал жилы — медь или алюминий — определяет соотношение проводимости, массы и стоимости конструкции.
Изоляция и оболочка: что скрывается под внешним слоем
Изоляция — ключевой элемент кабеля с точки зрения безопасности. Наиболее распространены три материала: поливинилхлорид (ПВХ), сшитый полиэтилен (СПЭ) и резина. Каждый из них имеет свои рабочие температуры, стойкость к химическому воздействию и механическим нагрузкам. ПВХ-изоляция — самое доступное решение для стандартных условий. Она не поддерживает горение, устойчива к влаге и умеренным механическим нагрузкам. Сшитый полиэтилен выдерживает более высокие рабочие температуры (до 90 °C и выше в форсированном режиме), что позволяет увеличить допустимый ток нагрузки при том же сечении жилы. Резиновая изоляция незаменима там, где кабель регулярно изгибается: она сохраняет эластичность даже при низких температурах. Поверх изоляции нередко наносится дополнительная защита: броня из стальных лент или проволоки обеспечивает механическую защиту при прокладке в земле или в условиях возможных внешних повреждений. Наружная оболочка из ПВХ или полиэтилена защищает броню и изоляцию от влаги, нефтепродуктов и ультрафиолетового излучения.
Маркировка кабелей: как читать аббревиатуры
Российская маркировка кабельной продукции строится по буквенно-цифровому принципу. Каждая буква обозначает определённый конструктивный элемент или свойство, а цифры в конце указывают число жил и их сечение. Разобравшись в логике маркировки, можно по обозначению восстановить полное описание изделия. Наиболее часто встречающиеся обозначения:
ВВГ — кабель с медными жилами, ПВХ-изоляцией жил и ПВХ-оболочкой, плоский или круглый, предназначен для стационарной прокладки в помещениях и на открытом воздухе.
АВВГng — то же, но с алюминиевыми жилами и пониженным дымо- и газовыделением при горении (нг — не поддерживает горение в пучке).
ВБбШв — бронированный кабель с ПВХ-изоляцией и шланговой наружной оболочкой, применяется при прокладке в земле и в условиях механических воздействий.
КГ — гибкий кабель с резиновой изоляцией и оболочкой, предназначен для подключения передвижных механизмов и ручного инструмента.
КВВГ — контрольный кабель с ПВХ-изоляцией, используется в цепях управления и автоматики.
Индекс «нг-LS» после буквенного обозначения указывает на пониженное дымо- и газовыделение при горении — такое требование стало стандартным для кабелей, прокладываемых в жилых домах, торговых центрах и административных зданиях.
Выбор кабеля по условиям прокладки
Условия прокладки — ключевой критерий при подборе марки кабеля. Прокладка в земле требует механической защиты от случайного повреждения лопатой или нагрузки от почвы, поэтому здесь предпочтительны бронированные исполнения. В кабельных каналах и лотках внутри зданий броня, как правило, не нужна, но требования к нераспространению горения становятся приоритетными. Для наружной прокладки вдоль фасадов или на открытых конструкциях важны стойкость к ультрафиолету и перепадам температур. Кабели с полиэтиленовой наружной оболочкой справляются с этой задачей лучше, чем ПВХ-оболочка, которая при длительном воздействии ультрафиолета со временем теряет эластичность. Прокладка в условиях воздействия нефти, бензина или химических растворов требует специальных маслостойких оболочек. Сечение жилы рассчитывается исходя из ожидаемой нагрузки по току и допустимого падения напряжения. Занижать сечение ради экономии нельзя: перегрев изоляции в лучшем случае сокращает срок службы кабеля, в худшем — становится причиной пожара. Таблицы допустимых токовых нагрузок для разных условий прокладки приводятся в ПУЭ и стандартах на конкретные марки кабелей. Кабельная продукция — это инженерная область, где каждая характеристика имеет практическое значение. Понимание принципов маркировки, различий в изоляционных материалах и требований к прокладке позволяет принимать обоснованные технические решения, а не ориентироваться только на внешний вид или привычное название марки.
