  • Хотя все коммутаторы имеют много общего, целесообразно разделить их на два класса, предназначенных для решения разных задач.

    Коммутаторы для рабочих групп

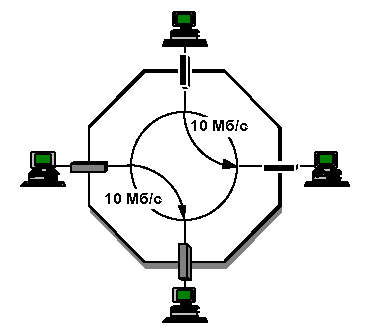

    Коммутаторы для рабочих групп обеспечивают выделенную полосу при соединении любой пары узлов, подключенных к портам коммутатора. Если порты имеют одинаковую скорость, получатель пакета должен быть свободен, чтобы не возникло блокировки.

    Поддерживая на каждый порт по крайней мере то число адресов, которые могут присутствовать в сегменте, коммутатор обеспечивает для каждого порта выделенную полосу 10 Mbps. Каждый порт коммутатора связан с уникальным адресом подключенного к данному порту устройства Ethernet.

    Классы коммутаторов Ethernet. Сравнение сетевых устройств.


    Физическое соединение "точка-точка" между коммутаторами рабочих групп и узлами 10Base-T обычно выполняется неэкранированным кабелем на основе скрученных пар, а в узлах сети устанавливается оборудование, соответствующее стандарту 10Base-T.

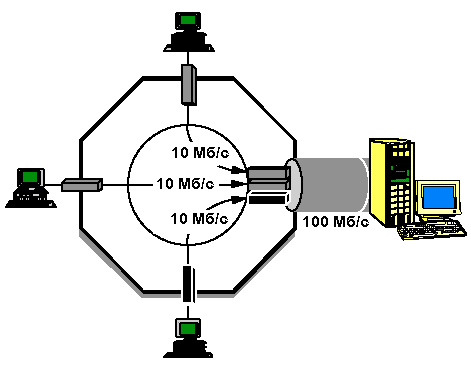

    Коммутаторы рабочих групп могут работать со скоростью 10 или 100 Mbps для различных портов. Такая возможность снижает уровень блокировки при попытке организации нескольких соединений клиентов 10 Mbps с одним скоростным портом. В рабочих группах с архитектурой клиент-сервер несколько клиентов 10 Mbps могут обращаться к серверу, подключенному к порту 100 Mbps. В показанном на рисунке 8 примере три узла 10 Mbps одновременно обращаются к серверу через порт 100 Mbps. Из полосы 100 Mbps, доступной для доступа к серверу, используется 30 Mbps, а 70 Mbps доступно для одновременного подключения к серверу еще семи устройств 10 Mbps через виртуальные каналы.

    Классы коммутаторов Ethernet. Сравнение сетевых устройств.

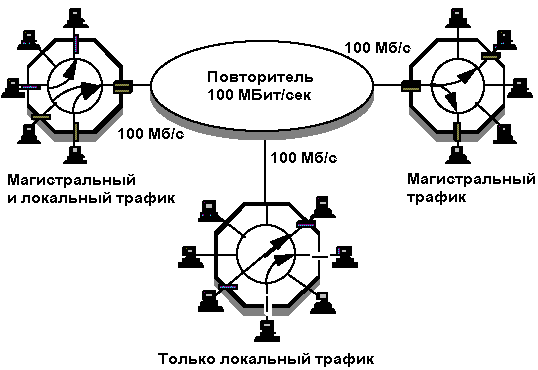

    Поддержка различных скоростей полезна также для объединения групповых коммутаторов Ethernet с использованием концентраторов 100 Mbps Fast Ethernet (100Base-T) в качестве локальных магистралей (local backbone). В показанной на рисунке 9 конфигурации коммутаторы, поддерживающие скорости 10 Mbps и 100 Mbps подключены к концентратору 100 Mbps. Локальный трафик остается в пределах рабочей группы, а остальной трафик передается в сеть через концентратор 100 Mbps Ethernet.

    Классы коммутаторов Ethernet. Сравнение сетевых устройств.


    Для подключения к повторителю 10 или 100 Mbps коммутатор должен иметь порт, способный работать с большим числом адресов Ethernet.

    Основным преимуществом коммутаторов для рабочих групп является высокая производительность сети на уровне рабочей группы за счет предоставления каждому пользователю выделенной полосы канала (10 Mbps). Кроме того, коммутаторы снижают (в пределе до нуля) количество коллизий - в отличие от магистральных коммутаторов, описанных ниже, коммутаторы рабочих групп, не будут передавать коллизионные фрагменты адресатам. Коммутаторы для рабочих групп позволяют полностью сохранить сетевую инфраструктуру со стороны клиентов, включая программы, сетевые адаптеры, кабели. Стоимость коммутаторов для рабочих групп в расчете на один порт сегодня сравнима с ценами портов управляемых концентраторов.

    Магистральные коммутаторы

    Магистральные коммутаторы обеспечивают соединение со скоростью передачи среды между парой незанятых сегментов Ethernet. Если скорость портов для отправителя и получателя совпадают, сегмент получателя должен быть свободен во избежание блокировки.

    Классы коммутаторов Ethernet. Сравнение сетевых устройств.

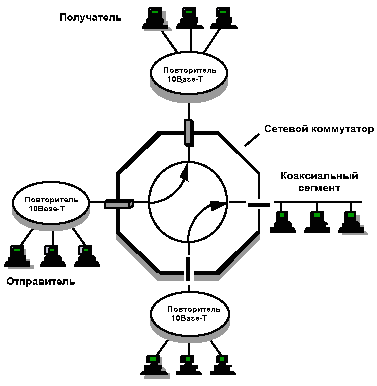

    На уровне рабочей группы каждый узел разделяет полосу 10 Mbps с другими узлами в том же сегменте. Пакет, адресованный за пределы данной группы, будет передан магистральным коммутатором как показано на рисунке 10. Магистральный коммутатор обеспечивает одновременную передачу пакетов со скоростью среды между любыми парами своих портов. Подобно коммутаторам для рабочих групп, магистральные коммутаторы могут поддерживать различную скорость для своих портов. Магистральные коммутаторы могут работать с сегментами 10Base-T и сегментами на основе коаксиального кабеля. В большинстве случаев использование магистральных коммутаторов обеспечивает более простой и эффективный способ повышения производительности сети по сравнению с маршрутизаторами и мостами.

    Классы коммутаторов Ethernet. Сравнение сетевых устройств.

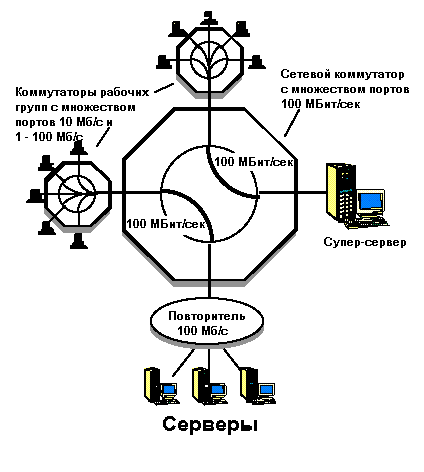

    Основным недостатком при работе с магистральными коммутаторами является то, что на уровне рабочих групп пользователи работают с разделяемой средой, если они подключены к сегментам, организованным на основе повторителей или коаксиального кабеля. Более того, время отклика на уровне рабочей группы может быть достаточно большим. В отличие от узлов, подключенных к портам коммутатора, для узлов, находящихся в сегментах 10Base-T или сегментах на основе коаксиального кабеля полоса 10 Mbps не гарантируется и они зачастую вынуждены ждать, пока другие узлы не закончат передачу своих пакетов. На уровне рабочей группы по прежнему сохраняются коллизии, а фрагменты пакетов с ошибками будут пересылаться во все сети, подключенные к магистрали. Перечисленных недостатков можно избежать, если на уровне рабочих групп использовать коммутаторы взамен хабов 10Base-T. В большинстве ресурсоемких приложений коммутатор 100 Mbps может выполнять роль скоростной магистрали для коммутаторов рабочих групп с портами 10 и 100 Mbps, концентраторами 100 Mbps и серверами, в которых установлены адаптеры Ethernet 100 Mbps.

    Сравнение возможностей

    Основные свойства коммутаторов Ethernet приведены в таблице:
    Классы коммутаторов Ethernet. Сравнение сетевых устройств.


    Преимущества коммутаторов Ethernet

    Ниже перечислены основные преимущества использования коммутаторов Ethernet:
    • Повышение производительности за счет высокоскоростных соединений между сегментами Ethernet (магистральные коммутаторы) или узлами сети (коммутаторы для рабочих групп). В отличие от разделяемой среды Ethernet коммутаторы позволяют обеспечить рост интегральной производительности при добавлении в сеть пользователей или сегментов.
    • Снижение числа коллизий, особенно в тех случаях, когда каждый пользователь подключен к отдельному порту коммутатора.
    • Незначительные расходы при переходе от разделяемой среды к коммутируемой за счет сохранения существующей инфраструктуры 10 Mbps Ethernet (кабели, адаптеры, программы).
    • Повышение безопасности за счет передачи пакетов только в тот порт, к которому подключен адресат.
    • Малое и предсказуемое время задержки за счет того, что полосу разделяет небольшое число пользователей (в идеале - один).

    Сравнение сетевых устройств

    Повторители

    Повторители Ethernet, контексте сетей 10Base-T часто называемые концентраторами или хабами, работают в соответствии со стандартом IEEE 802.3. Повторитель просто передает полученные пакеты во все свои порты независимо от адресата.

    Хотя все устройства, подключенные к повторителю Ethernet (включая другие повторители) "видят" весь сетевой трафик, получить пакет должен только тот узел, которому он адресован. Все остальные узлы должны игнорировать этот пакет. некоторые сетевые устройства (например, анализаторы протоколов) работают на основе того, что сетевая среда (типа Ethernet) является общедоступной и анализируют весь сетевой трафик. Для некоторых сред, однако, способность каждого узла видеть все пакеты неприемлема по соображениям безопасности.

    С точки зрения производительности повторители просто передают пакеты с использованием всей полосы канала. Задержка, вносимая повторителем весьма мала (в соответствии с IEEE 802.3 - менее 3 микросекунд). Сети, содержащие повторители имеют полосу 10 Mbps подобно сегменту на основе коаксиального кабеля и прозрачны для большинства сетевых протоколов, таких как TCP/IP и IPX.

    Мосты

    Мосты функционируют в соответствии со стандартом IEEE 802.1d. Подобно коммутаторам Ethernet мосты не зависят от протокола и передают пакеты порту, к которому подключен адресат. Однако, в отличие от большинства коммутаторов Ethernet, мосты не передают фрагменты пакетов при возникновении коллизий и пакеты с ошибками, поскольку все пакеты буферизуются перед их пересылкой в порт адресата. Буферизация пакетов (store-and-forward) приводит к возникновению задержки по сравнению с коммутацией на лету. Мосты могут обеспечивать производительность, равную пропускной способности среды, однако внутренняя блокировка несколько снижает скорость их работы.

    Маршрутизаторы

    Работа маршрутизаторов зависит от сетевых протоколов и определяется связанной с протоколом информацией, передаваемой в пакете. Подобно мостам, маршрутизаторы не передают адресату фрагменты пакетов при возникновении коллизий. Маршрутизаторы сохраняют пакет целиком в своей памяти прежде, чем передать его адресату, следовательно, при использовании маршрутизаторов пакеты передаются с задержкой. Маршрутизаторы могут обеспечивать полосу, равную пропускной способности канала, однако для них характерно наличие внутренней блокировки. В отличие от повторителей, мостов и коммутаторов маршрутизаторы изменяют все передаваемые пакеты.

    Резюме

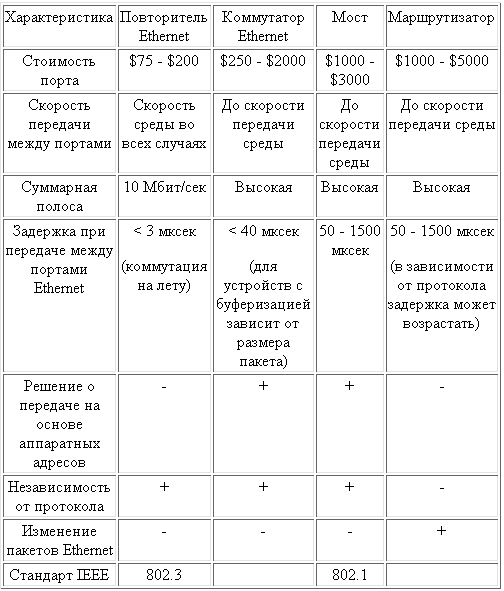

    Основные различия между сетевыми устройствами показаны в таблице 2.

    Классы коммутаторов Ethernet. Сравнение сетевых устройств.


    Источник: docs.h1.ru
